Diseño Careta para Covid19

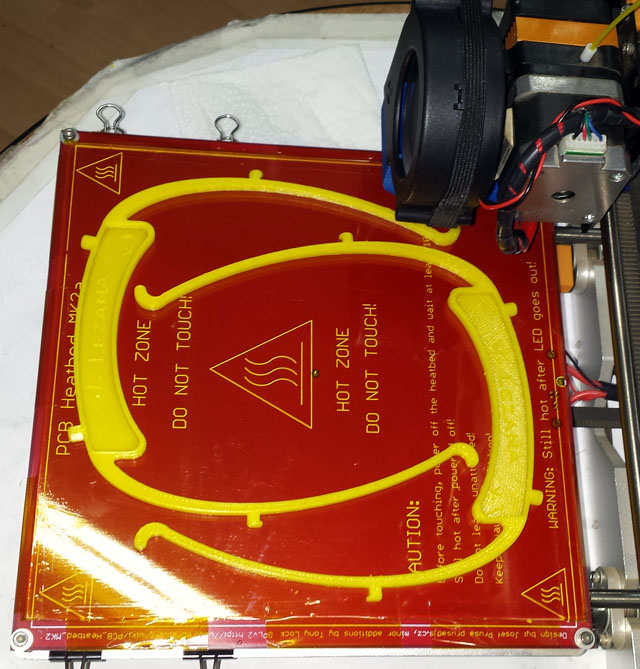

Con el fin de contribuir a ayudar a controlar el Covid19, he rediseñado una careta que encontré por internet con el fin de adaptarla un poco mejor a la frente, y acortándole un poco sus patas, consiguiendo posicionar 2 unidades en una cama de 190 x190 mm y así ganar tiempo en impresión, que varía según la impresora entre 1 hr. A 2 hr.

Dependiendo del tamaño de la cabeza, puede incorporar un par de elásticos para una mejor sujeción en la parte trasera de la careta.

Teniendo como base que podemos enviar a imprimir el archivo STL a un amigo o empresa que se dedique a este fin, o en su defecto, tenemos la impresora 3D, el material usado en mi caso es PLA.

VIDEO

Materiales adicionales:

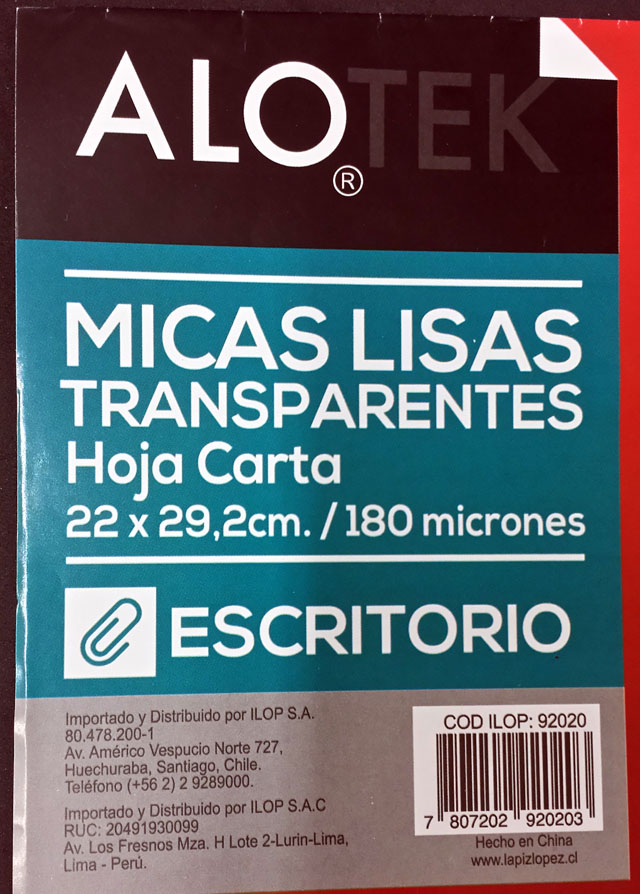

1º Micas Lisas Transparentes: (aquí hay de todos los precios las más caras por lo general son más trasparentes, el valor hoy 2020 varía entre 100 y 300 Pesos Chilenos.

2º Perforadora.

3º Elásticos de Billetes.

Archivos STL para Imprimir.

Los archivos están comprimidos en WinRar, que detallo a continuación:

Nombre y link de Descarga

Pieza

1x Careta.rar

Careta Simple

2x Careta.rar

Careta Doble

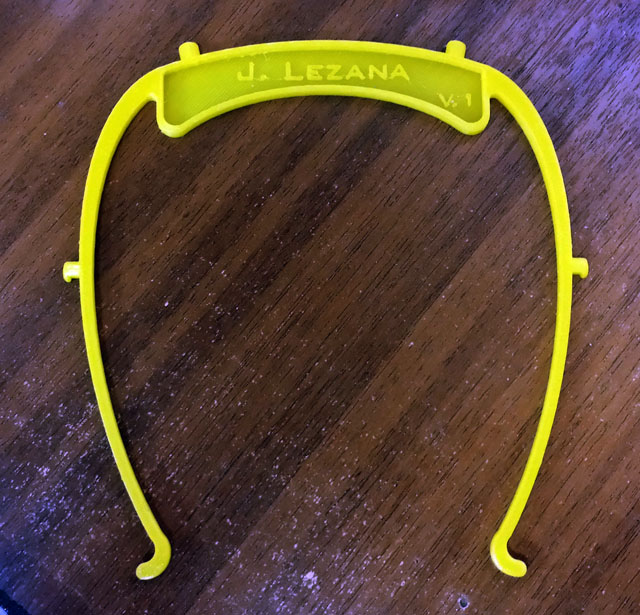

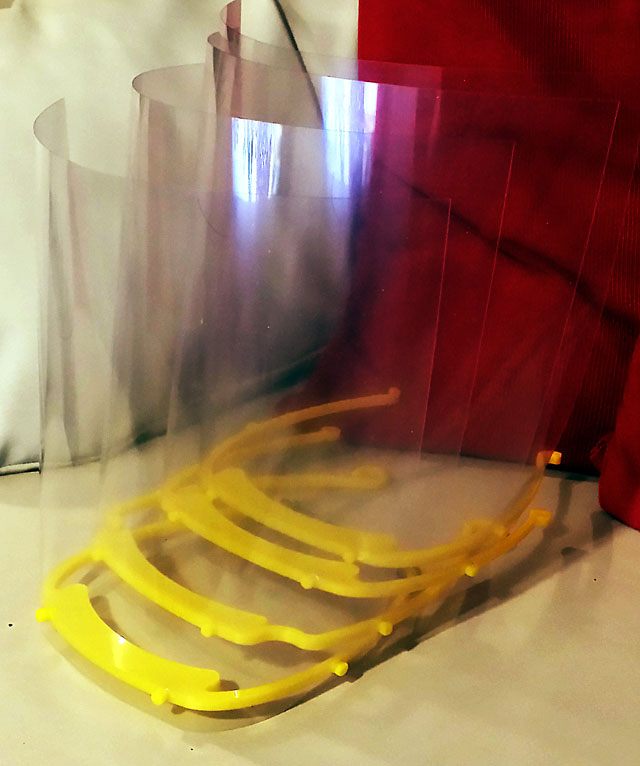

Algunas Fotografías





Contruccion:

Una vez impresa el modelo, se tiene que perforar la hoja acrílica, para ello haremos una pequeña práctica, pueden usar o un pedazo de acrílico o un simple hoja de papel.

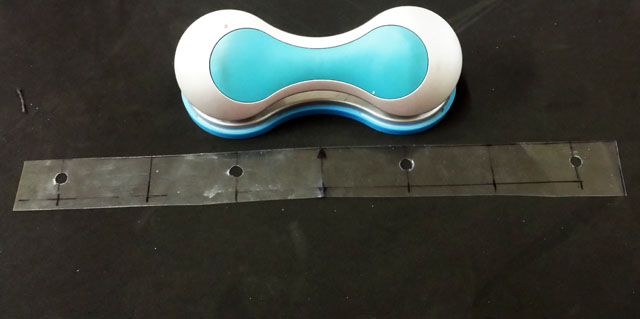

Para iniciar, se marca el centro de la hoja y se parte por perforar estos dos primeros agujeros.

Luego se desplaza la perforadora a un costado, haciendo coincidir uno de los agujeros ya realizados con un extremo de la perforadora, con ello realizaremos el tercer agujero, proceso que se debe repetir en el otro costado.

Cada Agujero está separado uno del otro 8 CM.  Por lo que pueden hacer una guía para tener menos error en el proceso.

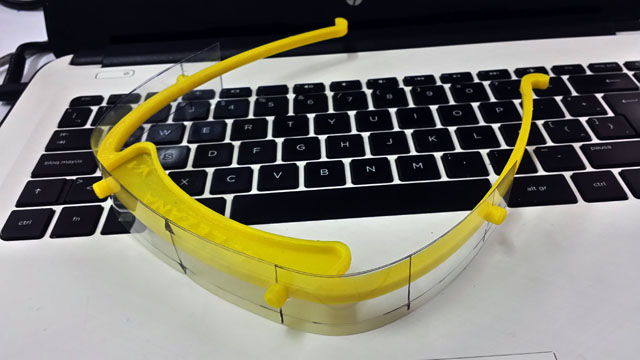

Luego de realizar los agujeros de práctica, pueden probar como queda en la pieza impresa ver fotografía:

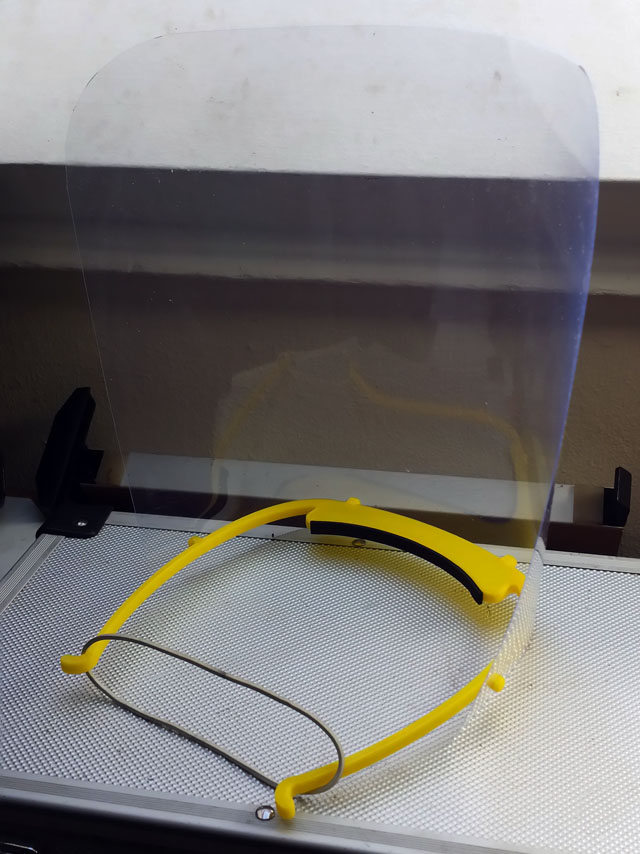

Con esto ya podemos finalizar el proceso y terminar nuestro montaje.

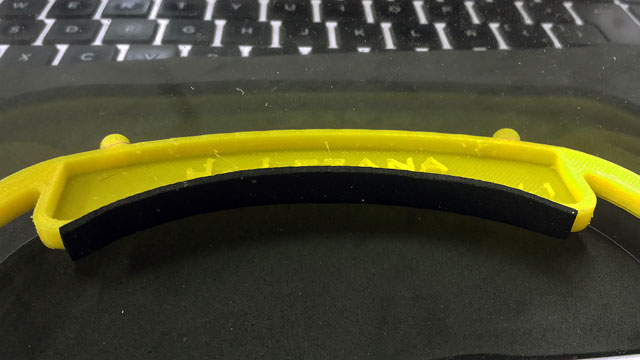

Algunas mejoras se pueden aplicar sin problemas, como colocar un pequeño trozo de Goma EVA pegado al material que va sobre la frente, con el fin de sea más suave a la postura.

Saludos J.Lezana!!!
